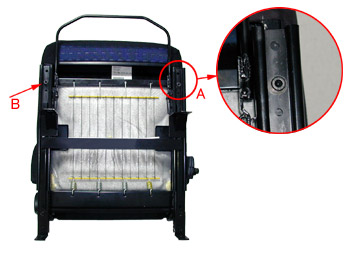

37.シートレールの装着@

EVO8用レカロ変換アダプターの装着が完了しますと、後はAM19シリーズのシートレールの装着方法と全く同じです。

スライドレールをスライドさせ、レールの中のボルト取り付け穴が見えるようにします。

付属のM8×20のキャップボルトと6oスペーサーを使って仮止めしていきます。

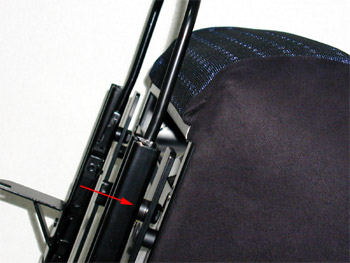

38.シートレールの装着A

6oスペーサーは写真の用にレールとEVO8用レカロ変換アダプターに挟まれるようにM8ボルトで共締めします。

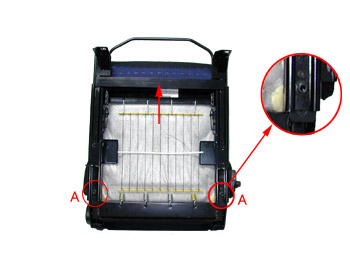

39.シートレールの装着B

上へスライドさせ下側のボルト取り付け穴が見えるようにし、上側と同様に付属のM8×20のキャップボルトと6oスペーサーを使って本締めしていきます。

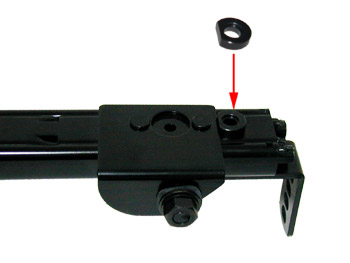

40.シートレールの装着C

6oスペーサーはミーリングしてありますが、ベルトバックルのLアングルを逃がすためです。Lアングルとスペーサーが干渉しないようにして下さい。

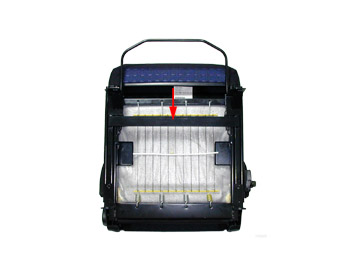

41.シートレールの装着C

レールを再び下側へスライドし、上側のボルトを本締めし完了です。

次ぎは車への装着となりますので、レール位置はニュートラル位置に戻しておいて下さい。
