オフセットローポジションシートレールの装着 |
|
 |
1.

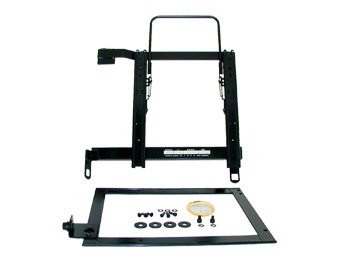

オフセットタイプのローポジションシートレールの梱包内容は写真のように、シートレールとオフセットアダプター、ボルトワッシャー類です。 オフセットタイプのローポジションシートレールはSR、Lシリーズおよびスパルコ下止めシート、に対応しております。 |
 |
2.

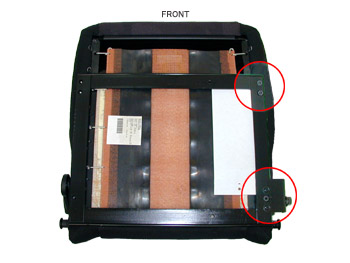

オフセットタイプのローポジションシートレールのレール幅はフロアの膨らみが逃げるようレカロシートのレール幅と異なりレールがオフセットしている仕様となっています。 そのためまず、オフセットアダプターを装着します。ベルトバックルを止めるLアングル側（写真右側）のみを付属の皿ビス前2箇所、後ろ1箇所をで固定（本締め）します。 （アダプターが良く見えるように紙を敷いています）
|
 |
3.

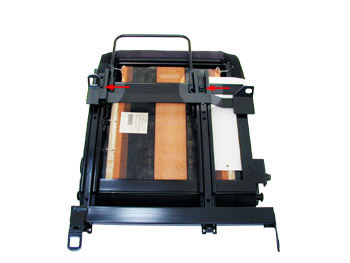

シートレールをセットしますが写真左側は付属のM6×20のキャップボルトに平ワッシャーを付け前側２箇所のレール、オフセットアダプター、シートを共締めします。（仮止め） （アダプターが良く見えるように紙を敷いています）
|
 |
4.

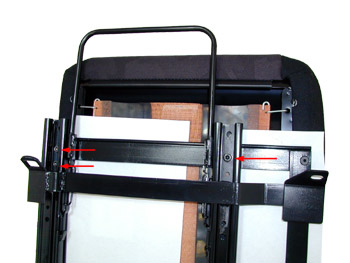

写真右側のレールは付属のM8×10のキャップボルトとスプリングワッシャーでオフセットアダプターに止めます。（仮止め） （アダプターが良く見えるように紙を敷いています） |
 |
5.

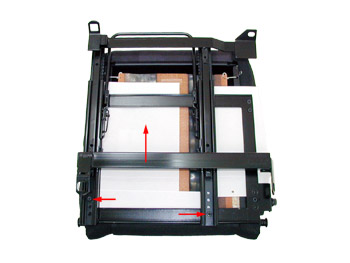

スライドを上へスライドさせ、左側は付属のM6×20のキャップボルトに平ワッシャーを付け後側1箇所のレール、オフセットアダプター、シートを共締めします。（本締め） （アダプターが良く見えるように紙を敷いています） |
 |
6.

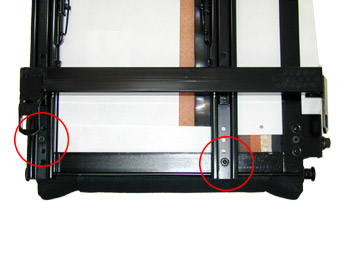

同様に写真右側のレールも付属のM8×10のキャップボルトとスプリングワッシャーでオフセットアダプターに止めます。（本締め） 左右のレールで止めるボルトの位置は異なります。 （アダプターが良く見えるように紙を敷いています）
|
 |
7.

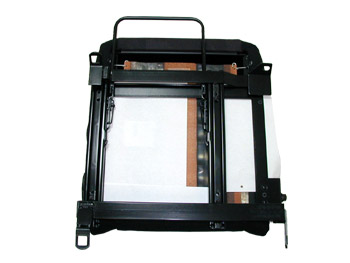

レールをスライドさせ、前側を本締めして完了です。 （アダプターが良く見えるように紙を敷いています） |
